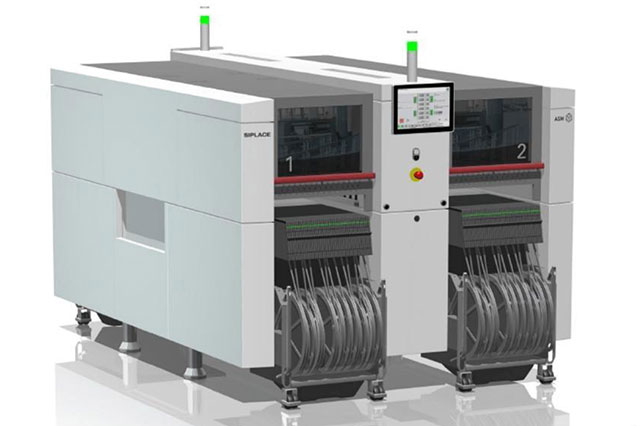

本文将从机器硬件、软件系统、工艺参数和元件规格四个维度，来介绍西门子榴莲视频APP在线观看播放 SIPLACE X4i S 贴装 01005 元件需满足的全部要求，确保贴装过程稳定、高效且质量达标。

一、机器硬件配置要求

硬件是保证 01005 元件高精度贴装的基础，需严格匹配以下组件型号。

1、贴装头与相机：必须使用 CP20 贴装头，搭配 23 型号（CPP）或 30 型号照相机，确保元件识别精度。

2、吸嘴型号：根据相机类型匹配吸嘴，CP20 P 贴装头对应 4008 型号吸嘴，CPP 相机对应 2005 型号吸嘴。

3、供料器模块：仅支持 4mm、8mm 或 2x8mm 规格的 SIPLACE X 料带供料模块，确保元件稳定供料。

二、软件系统版本要求

软件版本需满足最低要求，以支持 01005 元件的程序编辑、参数设置与贴装控制。

1、机台软件：需升级至 707.1 版本或更新版本。

2、编程软件（SIPLACE Pro）：需使用 11.2 版本或更新版本，确保元件库与贴装参数兼容。

三、贴装工艺质量要求

工艺参数直接影响贴装良率与精度，需达到以下指标。

1、拾取率：元件拾取成功率需≥99.97%，减少因拾取失败导致的生产中断。

2、贴装精度（DPM）：动态贴装精度（DPM）需≤5，保证元件贴装位置偏差在允许范围内。

3、锡膏与钢网：需使用 5 类型号锡膏，钢网开孔厚度需控制为 60μm，确保焊锡量匹配元件尺寸。

四、PCB 与元件规格要求

PCB 设计与元件本身的规格，需与机器贴装能力适配。

1、PCB 焊盘：焊盘宽度需≥200μm，焊盘间距需≥100μm，避免贴装后出现桥连或虚焊。

2、元件规格：元件尺寸需为 400μm×200μm×200μm，尺寸公差允许 ±20μm；元件成像需满足 275 像素点要求，确保相机可清晰识别。
